PW-C系列（ETFE-襯金屬外殼）
用于化學工業的中型磁力驅動泵

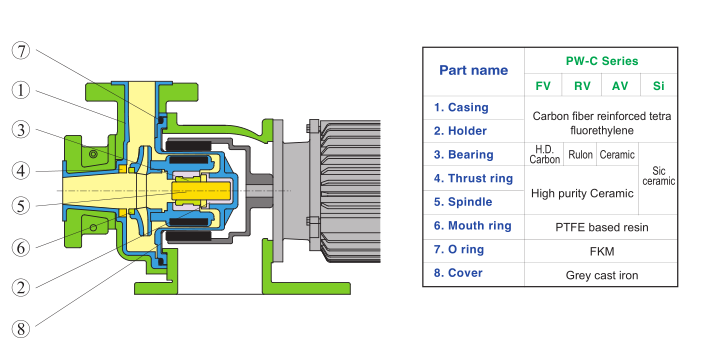

·鑄鐵外殼，內襯（ETFE）C鎳基合金后蓋（作為加固物）。
·11個型號，流量達150L/min,輸送揚程為42m。
·能夠處理絕大多數化學品，最高可以承受90℃的溫度。
·適合IEC標準馬達，功率范圍為0.37-15KW。
·可用于法蘭。
技術參數表
型號 | 法蘭連接 | 限定范圍下泵的特性 | 適用馬達輸出(KW) | 重量 (KG) | |||
出口 | 入口 | 比重 | 50Hz | 60Hz | |||
? | ? | ? | 1.2 | 7.0?- 135 | 6.0?- 145 | IEC 0.37 | 30 |
25 | 25 | 1.5 | 5.8?- 140 | 5.5?- 135 | |||
? | ? | ? | 1.9 | 4.7?- 115 | 3.9 - 115 | ||
? | ? | ? | 1.2 | 9.3?-?200 | 9.5?- 180 | IEC 0.75 | 40 |
NH-401PW-C | 40 | 40 | 1.5 | 7.6?- 190 | 8.7?- 160 | ||
? | ? | ? | 1.9 | 7.7?- 170 | 6.2?- 140 | ||
? | ? | ? | 1.2 | 16.0?- 260 | 13.1?- 260 | IEC 1.5 | 50 |
NH-402PW-C | 40 | 50 | 1.5 | 14.0 - 260 | 13.2?- 260 | ||
? | ? | ? | 1.9 | 11.0 - 240 | 10.9?- 220 | ||
? | ? | ? | 1.2 | 18.0?- 320 | 17.4?- 320 | IEC 2.2 | 58 |
NH-403PW-C | 40 | 50 | 1.5 | 15.0?- 300 | 13.8?- 320 | ||
? | ? | ? | 1.9 | 13.5?- 260 | 14.5?- 260 | ||
? | ? | 1.2 | 25.0?- 380 | ?23.0?- 400 | IEC 3.7 | 72 | |
40 | 50 | 1.5 | 22.5?- 350 | 20.3?- 350 | |||
? | ? | ? | 1.9 | 20.0?- 290 | 15.2?- 400 | ||
? | ? | ? | 1.2 | 16.7?- 550 | 16.2?-?560 | IEC 3.7 | 80 |
NH-505PW-C | 50 | 65 | 1.5 | 13.0 - 390 | |||
? | ? | ? | 1.9 | 10.0 - 400 | 11.7 - 360 | ||
? | ? | ? | 1.2 | 25.7?- 550 | ?????????27.1?-?500? | IEC 5.5 | 112 |
NH-507PW-C | 50 | 65 | 1.5 | 16.3?- 480 | 15.1?- 500 | ||
? | ? | ? | 1.9 | 14.4?- 400 | 13.7 - 400 | ||
? | ? | ? | 1.2 | 19.2?-?800 | 20.4?- 800 | IEC 5.5 | 124 |
NH-657PW-C | 65 | 80 | 1.5 | 15.4?- 650 | 14.6?- 700 | ||
? | ? | ? | 1.9 | 12.5?- 550 | 10.8?- 600 | ||
? | ? | 1.2 | 24.7?-?950 | 25.0?-?950 | IEC 7.5 | 149 | |
NH-6510PW-C | 65 | 80 | 1.5 | 20.0?- 800 | 19.5?- 720 | ||
? | ? | ? | 1.9 | 17.0 -710 | 15.7 - 710 | ||
? | ? | ? | 1.2 | 32.0 - 1100 | 28.8 -900 | IEC 11 | 185 |
NH-6515PW-C | 65 | 80 | 1.5 | 24.5 - 900 | 25.0 -900 | ||
? | ? | ? | 1.9 | 19.8 - 800 | 20.5 -800 | ||
? | ? | ? | 1.2 | - - - | 39.0 - 1050 | IEC 15 | 185 |
NH-6520PW-C | 65 | 80 | 1.5 | - - - | 24.0 - 1100 | ||
? | ? | ? | 1.9 | - - - | 24.0 - 950 | ||

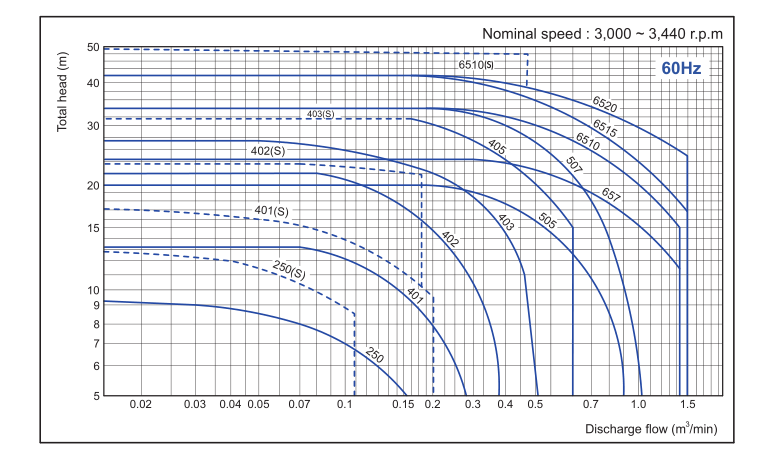

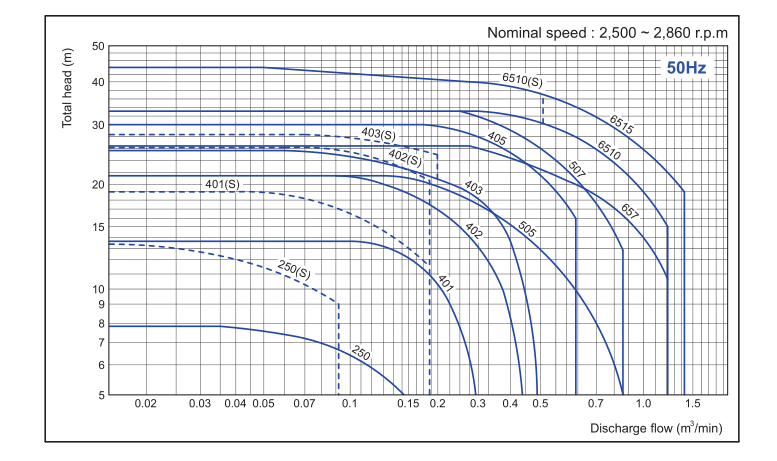

性能曲線圖

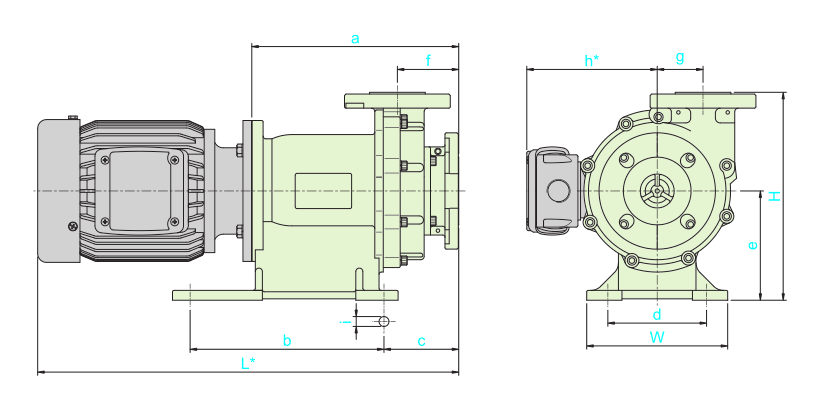

安裝尺寸圖
